速い細部

原産地: 中国

銘柄: Enargy

型式番号: JS150-24S12-POC

出力電力: 150W

実用温度範囲: -20~85℃

入力電圧範囲: 18-36Vdc

出力電圧: 12Vdc

効率: 88%

サイズ（L*W*H）: 72.1*72.1*9.1mm

支払及び船積みの言葉

最低順序量: 1pcs

価格: 交渉

受渡し時間: 交渉

供給の能力: 1000Pcs/week

主要特点

· 出力電力: 150W

· 広い入力範囲: 18-36Vdc

· 高い変換効率: 88%

· ±0.5% へのライン規則

· ±0.5% への負荷規則

· 固定動作周波数

· 分離の電圧: 1500V

· （オン/オフ）制御を可能にして下さい

· 積み過ぎの保護を出力して下さい

· しゃっくりモード短絡の保護

· 過熱保護

· 入力不足電圧閉鎖

· 出力電圧トリム: ±10%

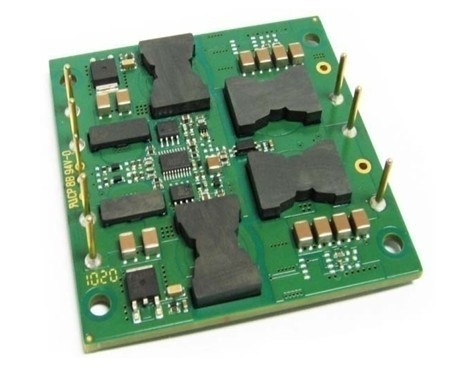

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。

製品紹介

JS シリーズは企業の標準外煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべてはより信頼できるプロダクトに終って highyield の表面の台紙の技術の多層 PCB の基質に、取付けられます。

1.Electric 特徴

電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。 Ta=25oC のすべてのデータ テストは特別な定義を除外します。

1.1Absolute 最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			38	Vdc	連続的、操作停止
			36	Vdc	連続的、作動します
			38	Vdc	作動の一時的な保護、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-40		100	℃
保管温度	-55		105	℃
Vin 電圧に可能にして下さい	-2.0		10	Vdc

1.2Input 特徴

変数	分	Typ	最高	単位	ノート
入力電圧範囲	18	24	36	Vdc	連続的
不足電圧閉鎖		16.8	17.8	Vdc	回転境界
	15.3	16.2		Vdc	回転境界
最高の入力電流			11	A	満載; 18Vdc 入力
効率		88		%	満載、評価の入力電圧、 図 1-4
消滅		3		W	Min.負荷
不具の入力電流		10		mA	ピン低速を可能にして下さい
外的な入力キャパシタンスを推薦して下さい		100		µF	典型的な ESR 0.1-0.2Ω

1.3Output 特徴

変数	分	Typ	最高	単位	ノート
セット・ポイント出力電圧	11.88	12.00	12.12	Vdc	わずかな入力; 負荷無し
出力電圧範囲	11.76	12.00	12.24	Vdc
出力電流の範囲	0.1		12.5	A	上昇温暖気流の軽減に応じて; 図 5-8
ライン規則		±0.02	±0.50	%	高圧線への低いライン; 満載
負荷規則		±0.02	±0.50	%	満載への最少負荷; わずかな入力
温度規則		±0.03	±0.05	%/°C	実用温度範囲に
現在の限界	13.75	15	16.3	A	体言の出力電圧 95%
短絡の流れ	0.1	15	16.3	A	出力電圧 <250 mV="">
さざ波（RMS）		20		mV	わずかな入力; 満載; 20 の MHz の帯域幅; 図 13
騒音（ピーク間の）		120		mV
最大出力の帽子。		8000		μF	わずかな入力; 満載
出力電圧トリム			±10	%	わずかな入力; 満載;

1.4Dynamic 応答特性

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい （di/dt= 0.1A/µs）		360		mV	50% から最高 75% への 50% Iout; 図 11
出力電流で変えて下さい （di/dt= 2.5A/µs）		480		mV	50% から最高 75% への 50% Iout; 図 12
演算時間		200		µS	中 1% Vout の nom に。
回転時間		10		氏	満載; Vout=90% の nom。 図 9
操業停止の落下時間		300		µS	満載; Vout=10% の nom。 図 10
出力電圧オーバーシュート			3	%

1.5Functional 特徴

変数	分	Typ	最高	単位	ノート
切換えの頻度	180	200	220	KHz	正規の段階および分離の段階
トリム（Pin8）					電圧トリム（Pin8）
出力電圧トリム			10	%	トリム、Vout へのトリム Pin （-）。
	10			%	トリム、Vout へのトリム Pin （+）。
可能にして下さい（オン/オフ）制御（Pin4）を					部 7.1 を見て下さい
電圧を可能にして下さい ソース電流を可能にして下さい		5		Vdc	ピン浮遊を可能にして下さい
		1		mA
（オン/オフ）制御陽性の論理を可能にして下さい	5		10	Vdc	高いオン制御、論理または浮遊
	-0.5		2.0	Vdc	以外制御の低い論理
積み過ぎの保護	110	120	130	%	現在モード、脈拍の現在の限界の境界による脈拍、（%Rated の負荷）
短絡の保護		80		mΩ	タイプ: 、オートリカバリ非掛け金を降ろす、しゃっくりモード境界、短絡の抵抗
過熱保護		105		℃	タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度
		15		℃	ヒステリシス

1.6Isolation 特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤への入力
	500			Vdc	基盤への出力
分離の抵抗	10			MΩ	それをテストする 500VDC 大気圧および R.H.が 90% である時
分離キャパシタンス		1000		pF

2. 一般特性

変数	分	Typ	最高	単位	ノート
重量		3.5(99)		Oz （g）	開いたフレーム
MTBF （計算される）	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta

3.Environmental 特徴

変数	分	Typ	最高	単位	ノート
実用温度	-40		+100	℃	延長の、基礎 PCB の温度
保管温度	-55		+105	℃	包囲された
温度係数			±0.05	%/℃
湿気	20		95	%R.H.	不凝縮相対湿度

4.Standards 承諾

変数	ノート
UL/cUL60950
EN60950
GB4943
針の炎テスト（IEC 695-2-2）	全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0
IEC 61000-4-2

5.Qualification 指定

変数	ノート
振動	10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり
機械衝撃	x の 100g 分、2 つの低下および ｙ軸、z 軸の 1 つの低下
風邪（作動中）	IEC60068-2-1 広告
湿気がある熱	IEC60068-2-67 Cy
温度の循環	-40°C への 100°C の傾斜路 15°C/min.、500 の周期
電源温度循環	Vin = 最高への分、満載、100 つの周期
設計 Marginality	Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます
生命テスト	95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました
Solderability	IEC60068-2-20

6.Typical 波およびカーブ

図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。

図 2: わずかな出力電圧そして 60% の評価される力の効率対 25°C、40°C and55°C （わずかな入力電圧）の周囲の空気の温度のための気流率。

図 3: わずかな出力電圧の電力損失対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。

図 4: わずかな出力電圧そして 60% の評価される力の電力損失対 25°C、40°C および 55°C （わずかな入力電圧）の周囲の空気の温度のための気流率。

図 5: 最高の出力電力軽減のカーブ対 0 LFM から 5 をピンで止めるためにピン 1 から流れる空気との 400 LFM の気流率のための周囲の空気の温度（わずかな入力電圧）。

図 6: 100 LFM の率で流れる 25°C 空気が付いている満載の流れ（150W）のコンバーターの熱プロット。 空気はピン 1 からコンバーターを渡って 5 をピンで止めるために流れています（わずかな入力電圧）。

図 7: 最大出力のパワー軽減のカーブ対 0 LFM から入力から出力（わずかな入力電圧）に流れる空気との 400 LFM の気流率のための周囲の空気の温度。

図 8: 100 LFM の率で流れる 25°C 空気が付いている満載の流れ（150W）のコンバーターの熱プロット。 空気は入力から出力（わずかな入力電圧）にコンバーターを渡って流れています

図 9: 満載のトランジェント回転（抵抗負荷） （20 ms/div）。前応用入力電圧。

CH 1: Vout （5V/div）。CH 2: オン/オフ入力（5V/div）

図 10: 満載の操業停止の落下時間（400 µs/div）。

CH 1: Vout （5V/div）。CH 2: オン/オフ入力（5V/div）。

図 11: 負荷流れ（（最高） Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs）。 負荷帽子: 10μF、100 つの mΩ ESR のタンタル コンデンサーおよび 1μF 陶磁器のコンデンサー。 CH 1: Vout （100mV/div）。

図 12: 負荷流れ（（最高） Iout ののステップ変更への出力電圧応答 50%-75%-50%: dI/dt = 2.5A/μs）。 負荷帽子: 470μF、30 の mΩ ESR のタンタル コンデンサーおよび 1μF 陶磁器の帽子。 CH 1: Vout （100mV/div）。

図 13: わずかな入力電圧および定格負荷の流れ（100mV/div）の出力電圧さざ波。 負荷キャパシタンス: 1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20 の MHz。

7.Function 指定

7.1Enable （オン/オフ）制御（Pin 4）

可能にピンは力モジュールが電子的に不規則に転換するようにします。 可能に（オン/オフ）機能は電池を節約するために、脈打った力の適用または配列する力のために有用です。

可能にピンは- Vin に参照されます。 それは内部的に抜かれます、従って外的な電圧源は要求されません。 開いたコレクター（または下水管を開けて下さい）スイッチは可能にピンの制御のために推薦されます。

可能にピンを使用した場合、参照が実際にであること-ろ過する EMI に先んじるまたは遠隔に単位からの Vin ピンを、ない確かめて下さい。 光学的に制御信号をつなぎ、モジュールの opto カプラーを直接取付けることはのこれらの問題避けます。 可能にピンが使用されなければ、浮遊を（肯定的な論理）残っているまたは Vin -ピン（負論理）に接続することができます。A の細部をオン/オフ ピンを運転するための 5 つの可能な回路計算して下さい。 図 B は内部オン/オフ回路部品の詳しい一見です。

7.2Protection 特徴

·入力不足電圧閉鎖: コンバーターは入力電圧が余りに低いとき消えるように設計され、避けます入力システム不安定問題を、閉鎖回路部品です DC ヒステリシスを用いるコンパレーター助けます。 入力電圧は上がっているとき、コンバーターがつく前に電圧境界価値回転の典型的のなりません（指定のページにリストされている）超過しなければ。 コンバーターがついていれば、入力電圧は典型的な回転電圧境界価値の下でコンバーターが消える前に下らなければなりません。

·出力電流の限界: 最高の現在の限界は出力電圧低下として一定している残ります。 但し指定出力 DC の現在限界の操業停止の電圧、短絡の状態が取除かれるまでしゃっくりモード不明確な短絡の保護州へのコンバーターの下で電圧低下を出力するために、一度出力を渡って短いののインピーダンスは作るには十分に小さいです。 これはコンバーターまたは負荷板の余分な暖房を防ぎます。

·過熱操業停止: コンバーターの温度検出器はモジュールの平均温度を感じます。 熱操業停止回路は感じられた位置の温度が過熱操業停止の価値に達するときコンバーターをを離れて回すように設計されています。 それはコンバーターが時過熱操業停止再始動ヒステリシスの価値の量感じられた位置の落下の温度再度つくようにします。

7.3Typical 適用回路

8.Test 方法

8.1Output さざ波及び騒音テスト

出力さざ波は基本的な周波数のさざ波および高周波切換えの騒音スパイクで構成されます。 基本的な転換の頻度さざ波（か基本的なさざ波 1MHz 範囲に 100KHz に）あります; 高周波切換えの騒音スパイク（か切換えの騒音 50MHz 範囲に 10 の MHz に）あります。 切換えの騒音は 20 の MHz の帯域幅と普通騒音スパイクのためのすべての重要な倍音を含むために指定されます。

出力さざ波および騒音を測定する簡単な方法は下記に示されているように周波数変換装置の出力ピンに対して直接、押されるオシロスコープの調査の先端および地面リングを使用することです。 これは出力ターミナルを渡る最も短く可能な関係をします。 オシロスコープの調査の地上クリップはさざ波および騒音測定で決して使用されるべきではないです。 地上クリップはアンテナおよび積み込みとしてしか放射された高周波エネルギー機能しませんが、測定に共通モード騒音をまたもたらします。

さざ波及び騒音測定のための標準的なテスト セットアップは図 D.で示されています。 測定が規模の調査の長い地上クリップによって関連付けられた騒音の積み込みを除去することができるように調査のソケット（Tektronix、P.N. 131.0258-00）は使用されます。

9.Physical 情報

9.1Mechanical 輪郭

注:

1. ピン 3 は 0.040" （1.02mm） dia.です。

2. 他のピンはすべて 0.060" （1.52mm） dia.です。

3. 許容: x.xx±0.02。 （x.x±0.5mm）

x.xxx±0.010。 （x.xx±0.25mm）

9.2Pin 指定　

Pin いいえ。	名前	機能
1	Vin （+）	肯定的な入力電圧
2	Vin （+）	肯定的な入力電圧
3	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
4	Vin （-）	否定的な入力電圧
5	Vin （-）	否定的な入力電圧
6	Vout （-）	否定的な出力電圧
7	Vout （+）	肯定的な出力電圧
8	トリム	出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。
