| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | SC224-220S28 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | DC電源にAC,AC dc のコンバーターの電源 |
||
|---|---|---|---|

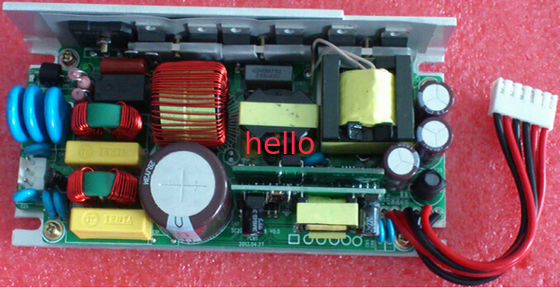

AC-DC の電源 224W の出力 28V SC224-220S28
主要特点
AC 入力範囲: 140~300Vac
単一の出力: 28V/8A
高性能: 88%
ライン規則: ≤±3%
負荷規則: ≤±3%
低い ripple&noise: ≤150mV
力率: 95%
短絡の保護
現在の保護上の出力
電圧保護上の出力
電圧保護上の入力
電圧閉鎖の下の入力
AC 操作信号
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
評価される入力電圧 |
200 |
220 |
240 |
Vac |
|
|
|
AC 入力電圧範囲 |
140 |
|
300 |
Vac |
|
|
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
|
最高。 入力電流 |
|
|
2.5 |
A |
満載最少入力電圧 |
|
|
入力侵入の流れ |
|
|
30 |
A |
最高。 入力電圧、25℃、最初開始 |
|
|
効率 |
AC 入力 |
|
88 |
|
% |
評価される入力電圧、定格負荷 |
|
力率 |
95 |
|
|
% |
|
|
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
出力電圧範囲 |
28V |
27.5 |
28 |
28.5 |
Vdc |
|
|
出力電流の範囲 |
28V |
0 |
|
8 |
A |
|
|
ライン規則 |
|
|
±3 |
% |
|
|
|
負荷規則 |
|
|
±3 |
% |
|
|
|
温度規則 |
|
±0.02 |
|
%/°C |
実用温度範囲に |
|
|
さざ波及び騒音 |
28V |
|
|
150 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
|
動的応答 |
偏差 |
|
|
±5 |
% |
25% から、50% から 75% に最高 50% Iout 1A/us への 50% 最高 25% Iout |
|
演算時間 |
|
|
500 |
私達 |
||
|
上昇時間回転 |
|
|
50 |
氏 |
満載、10%~90% Vout |
|
|
遅れ時間回転 |
|
|
8 |
s |
満載 220Vac |
|
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
|
出力キャパシタンス |
|
|
3000 |
μF |
|
|
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
電圧の下の入力は締まります |
電圧境界回転 |
130 |
|
145 |
Vac |
|
|
回転電圧境界 |
115 |
|
130 |
Vac |
|
|
|
電圧保護上の入力 |
電圧を保護して下さい |
300 |
|
320 |
Vac |
|
|
回復電圧 |
280 |
|
300 |
Vac |
|
|
|
電圧保護上の出力 |
32 |
|
35 |
Vdc |
しゃっくり |
|
|
負荷保護上の出力 |
9 |
|
12 |
A |
しゃっくり |
|
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
MTBF |
250 |
|
|
KHrs |
満載評価される入力 25℃ |
|
重量 |
|
|
1000 |
g |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
+85 |
℃ |
|
|
保管温度 |
-40 |
|
+85 |
℃ |
|
|
相対湿度 |
10 |
|
95 |
% |
|
|
貯蔵の湿気 |
105 |
|
93 |
% |
|
|
高度 |
|
|
3000 |
m |
|
|
大気圧 |
70K |
|
106K |
Pa |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
1500 |
|
|
Vac |
10mA/1min、アーク無しおよび故障 |
|
地面への入力 |
1500 |
|
|
Vac |
||
|
地面への出力 |
500 |
|
|
Vdc |
10mA/1min、アーク無しおよび故障 |
|
|
分離の抵抗 |
出力への入力 |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
|
地面への入力 |
10 |
|
|
|||
|
地面への出力 |
10 |
|
|
|||
信号およびスイッチ
|
項目 |
機能 |
ノート |
|
電圧警報の下の出力 |
電圧警報の下の出力は論理に（5V±0.2V）時出力電圧低下 90% に高い回ります |
異常な状態時高い論理、 よく作動した場合低い論理 |
|
入力信号 |
異常な作動した場合、ライトを離れてよく作動した場合でつけて下さい |
Φ3 緑色航法燈 |
|
出力信号 |
異常な作動した場合よく作動した場合、ライトかきらめきでつけて下さい |
Φ3 緑色航法燈 |
EMC の特徴
|
項目 |
標準 |
条件 |
ノート |
|
|
セリウム |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
|
40%Ut、20ms への電圧すくい |
||||
|
70%Ut、50ms への電圧すくい |
||||
|
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
|
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
|
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品（ヒューズ）は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
|
変数 |
ノート |
|
振動 |
周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis |
|
機械衝撃 |
半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
標準の承諾
|
標準 |
ノート |
|
UL/UL60950 |
|
|
EN60950 |
|
物理的な情報
機械輪郭
Length×width×heigth: 127.0×84.5×35.0 （mm）、5×3.33×1.38 （インチ）、
コネクターの指定
入力コネクター: VH3.96mm-3PIN
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
L |
|
|
2 |
N |
|
|
3 |
PE |
|
出力コネクター: VH3.96mm-6PIN は、絶食します、
出力ワイヤー: UL1015 18#、105℃、600V
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
+28V |
赤い |
|
2 |
+28V |
赤い |
|
3 |
GND |
黒 |
|
4 |
GND |
黒 |
|
5 |
LOS_PWR+ |
電圧警報陽性の下の出力（赤い） |
|
6 |
LOS_PWR- |
電圧警報陽性（黒）の下の出力 |
