| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | SC200-220S5 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | DC電源にAC,AC dc のコンバーターの電源 |
||
|---|---|---|---|

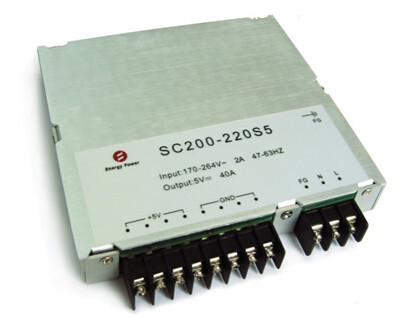

AC-DC の電源 200W の出力 5V SC200-220S5
主要特点
AC 入力範囲: 170~264Vac
単一の出力: 5V/40A
高性能: 89%
ライン規則: ≤±1%
負荷規則: ≤±1%
低い ripple&noise: ≤200mV
短絡の保護
現在の保護上の出力
出力短い保護
温度の保護に
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
評価される入力電圧 |
|
220 |
|
Vac |
|
|
|
AC 入力電圧範囲 |
170 |
|
264 |
Vac |
|
|
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
|
最高。 入力電流 |
|
|
2 |
A |
満載最少入力電圧 |
|
|
効率 |
AC 入力 |
86 |
89 |
|
% |
評価される入力電圧、定格負荷図 1 |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
|
出力電圧範囲 |
5V |
4.95 |
5 |
5.05 |
Vdc |
|
|
|
出力電流の範囲 |
5V |
0 |
|
40 |
A |
|
|
|
ライン規則 |
|
|
±1 |
% |
|
||
|
負荷規則 |
|
|
±1 |
% |
|
||
|
温度規則 |
|
±0.03 |
|
%/°C |
実用温度範囲に |
||
|
遅らせます時間を回して下さい |
10 |
|
|
氏 |
Vin から、満載 220Vac は 90% に Vout の低下、図 4 に消えます |
||
|
さざ波及び騒音 |
5V |
|
|
200 |
mV |
満載評価される入力 20 の MHz の帯域幅図 5 |
|
|
動的応答 |
偏差 |
|
|
200 |
mV |
50% から 75% への最高 50% Iout 0.1A/u |
|
|
|
|
200 |
mV |
50% から 75% への最高 50% Iout 2.5A/us |
|||
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
||
|
出力キャパシタンス |
|
20000 |
|
μF |
|
||
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
負荷保護上の出力 |
48 |
|
50 |
A |
しゃっくり |
|
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
|
過熱保護 |
操業停止 |
|
105 |
|
℃ |
自動回復 |
注:
1.+5V はしゃっくりの自動車の回復を書き入れます
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
MTBF |
100 |
|
|
KHrs |
TRNWT 000332,80% 負荷、300LFM、25℃ |
|
重量 |
|
|
500 |
g |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-20 |
|
+55 |
℃ |
|
|
保管温度 |
-40 |
|
+85 |
℃ |
|
|
貯蔵の湿気 |
10 |
|
90 |
% |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
1500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
地面への入力 |
1000 |
|
|
Vac |
||
|
地面への出力 |
500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
|
分離の抵抗 |
出力への入力 |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
特徴
|
項目 |
標準 |
条件 |
ノート |
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
40%Ut、20ms への電圧すくい |
|||
|
70%Ut、50ms への電圧すくい |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品（ヒューズ）は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
|
変数 |
ノート |
|
振動 |
周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis |
|
機械衝撃 |
半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
|
風邪（作動中） |
IEC60068-2-1 広告 |
|
湿気がある熱 |
IEC60068-2-67 Cy |
|
温度の循環 |
-20°C への 85°C の傾斜路 15°C/min.、500 の周期 |
|
電源温度循環 |
、満載最高、Vin = 170Vac 分 to264Vac 100 つの周期 |
|
設計 Marginality |
Tmin-10°C への Tmax+10°C の 5°C ステップ、Vin = 最高への分、0-105% 負荷 |
|
生命テスト |
95% 評価される Vin および負荷のポイント、50000 時間の軽減の単位 |
|
はんだの能力 |
IEC60068-2-20 |
標準の承諾
|
標準 |
ノート |
|
UL60950-1 |
|
|
EN60950-1 |
|
|
EN60601-1 |
|
|
SCA 22.2NO.601.1 |
|
|
UL2601 |
|
|
CSA22.2NO.60950-1 |
|
物理的な情報
機械輪郭
Length×width×heigth135×125×21 （mm）、5.315×4.921×0.826 （インチ）、
コネクターの指定
|
Pin# |
名前 |
ノート |
|
1 |
N |
AC 入力 |
|
2 |
L |
AC 入力 |
|
3 |
FG |
AC 入力地面 |
|
4 |
GND |
出力地面 |
|
5 |
GND |
|
|
6 |
GND |
|
|
7 |
GND |
|
|
8 |
+5V |
|
|
9 |
+5V |
|
|
10 |
+5V |
|
|
11 |
+5V |
|
典型的な波およびカーブ
図 1 効率対出力電流。 400LFM、25°C
図 2: わずかな入力電圧および定格負荷の流れ（20 mV/div）の出力電圧さざ波。 負荷キャパシタンス: 1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20 の MHz。
図 3: 負荷流れ（（最高） Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs）。 負荷帽子: 10μF、100 MW ESR のタンタル コンデンサーおよび 1μF 陶磁器のコンデンサー。 CH 1: Vout （200mV/div）
図 4: 遅らせます時間を回して下さい
