| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | MDA100-220S24 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 1000pcs/week |
| ハイライト: | 医学力のアダプター |
||
|---|---|---|---|

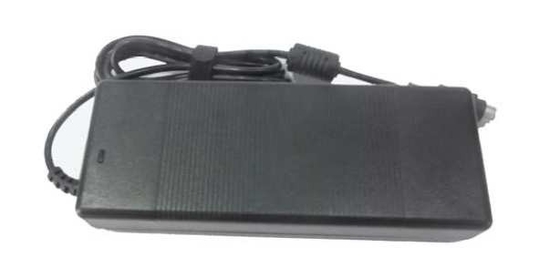

医学の電源/力のアダプター 100W 24Volt dc/6.4A MDA100-220S24
主要特点
AC 入力範囲: 100~240Vac
三重の出力: 24V/4.2A
160W ピーク期の電力
高性能: 85%
ライン規則: ≤±1%
負荷規則: ≤±2%
低い ripple&noise: ≤200mV
短絡の保護
現在の保護上の出力
電圧保護上の出力
温度の保護に
自然冷却して下さい
迎合的な RoHS
迎合的な IEC60601-1 第 3
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用高度力の処理、
提供するために実装技術制御すれば
性能、柔軟性、信頼性および費用有効性の
成長した力の部品。 高周波切換え
低雑音および最高を高い発電密度に与えます
効率。
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される入力電圧 |
100 |
220 |
240 |
Vac |
|
|
AC 入力電圧範囲 |
90 |
|
264 |
Vac |
|
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
最高。 入力電流 |
|
|
2 |
A |
満載最少入力電圧 |
|
入力侵入の流れ |
|
|
60 |
A |
240Vacinput 電圧、25℃、最初開始 |
|
効率 |
|
85 |
|
% |
評価される入力電圧、定格負荷 |
|
力率 |
|
92 |
|
PF |
|
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
出力電圧範囲 |
23.53 |
24.30 |
24.48 |
Vdc |
|
|
|
出力電流の範囲 |
0 |
|
4.5 |
A |
240Vac 入力 ピーク current6.87A/1s、restoe2.5A/5s |
|
|
ライン規則 |
|
|
±1 |
% |
|
|
|
負荷規則 |
|
|
±2 |
% |
|
|
|
温度規則 |
|
±0.002 |
|
%/°C |
実用温度範囲に |
|
|
さざ波及び騒音 |
|
|
200 |
mV |
満載評価される入力 20 の MHz 帯域幅 |
|
|
動的応答 |
偏差 |
|
|
±5 |
% |
25% から 50% への最高 25% Iout 50% への 最高 75% への 50% Iout 1A/us |
|
解決 時間 |
|
|
500 |
私達 |
中 1% Vout の nom に。 |
|
|
上昇時間回転 |
|
|
50 |
氏 |
満載、10%~90% Vout |
|
|
遅れ時間回転 |
|
|
3 |
s |
満載 220Vac |
|
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
|
出力キャパシタンス |
|
2200 |
|
µF |
|
|
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
電圧上の出力 保護 |
26 |
|
30 |
Vdc |
しゃっくり |
|
負荷保護上の出力 |
7 |
|
10 |
A |
しゃっくり |
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
一般特性
100W AC-DC のコンバーター
変数
|
分 |
Typ |
最高 |
単位 |
ノート |
|
|
MTBF |
250 |
|
|
KHrs |
満載評価される入力 25℃ |
|
重量 |
|
|
500 |
g |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
0 |
|
+40 |
℃ |
|
|
保管温度 |
-40 |
|
+55 |
℃ |
|
|
相対湿度 |
20 |
|
90 |
% |
|
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
|
高度 |
|
|
3000 |
m |
|
|
大気圧 |
70 |
|
106 |
Pa |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
||
|
分離 電圧 |
入力 出力 |
に |
|
|
4000 |
Vac |
5mA/1min、アーク無しおよび故障 |
|
分離 抵抗 |
入力 出力 |
に |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
EMC の特徴
|
項目 |
標準 |
条件 |
ノート |
|
|
セリウム |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
調和的 |
EN61000-3-2 |
C のタイプ ランプ 条件 |
規準 B |
|
|
電圧変動 明滅 |
EN61000-3-3 |
クラス A 装置 条件 |
規準 B |
|
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
|
すくい |
EN61000-4-11 EN55024 |
電圧すくいへの 0%Ut、10ms |
規準 B の段階 0、90、180 のテスト 270 |
|
|
電圧すくいへの 40%Ut、20ms |
||||
|
電圧すくいへの 70%Ut、50ms |
||||
|
ESD |
空気 |
EN61000-4-2 |
±8KV |
規準 B |
100W AC-DC のコンバーター
|
|
排出 |
|
|
|
|
接触 排出 |
EN61000-4-2 |
±4KV |
規準 B |
|
|
raing 火 |
UL94-V0 |
|||
|
防水の等級 |
IP2X |
|||
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品（ヒューズ）は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
|
変数 |
ノート |
|
振動 |
周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis 広がり頻度: 周波数範囲: 5-55Hz; 広さ: 0.35mm; 広がり 頻度周期: 5min; X.Y.Z の斧、30min/axis |
|
機械衝撃 |
半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
|
風邪（作動中） |
IEC60068-2-1 広告 |
|
湿気がある熱 |
IEC60068-2-67 Cy |
|
温度の循環 |
0°C への 40°C の傾斜路 15°C/min.、500 の周期 |
|
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
|
設計 Marginality |
Tmin-10°C への Tmax+10°C の 5°C ステップ、Vin = 最高への分、0-105% 負荷 |
|
生命テスト |
95% 評価される Vin および負荷のポイント、1000 時間の軽減の単位 |
|
はんだの能力 |
IEC60068-2-20 |
標準の承諾
|
標準 |
ノート |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 695-2-2 |
針の炎テスト、全体のアセンブリ、board&plastic 部品のテスト 迎合的な UL94V-0 |
|
IEC 61000-4-2 |
|
物理的な情報
Length×width×heigth: 167.0×65.0×39.0 （mm） 6.57×2.56×1.54 （）
コネクターの指定
|
項目 |
Pin |
機能 |
ノート |
|
AC 入力 |
1 |
N |
ライン平らなフィートの AC |
|
2 |
L |
||
|
DC の出力 |
P1 |
出力 + |
|
|
P2 |
出力 + |
||
|
P3 |
出力- |
||
|
P4 |
出力- |
